Теплообменники Баском
Теплообменник предназначен для подогрева воды бассейна теплоносителем от отопительного котла (газового, твёрдотопливного и т.д.). Теплообменник врезается в систему фильтрации воды бассейна после фильтра. Вода бассейна, проходя через теплообменник, соприкасается с контуром теплоносителя и при этом нагревается.

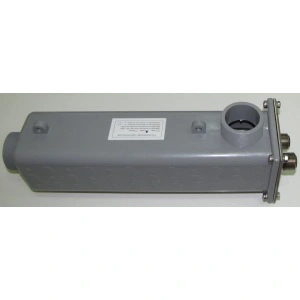

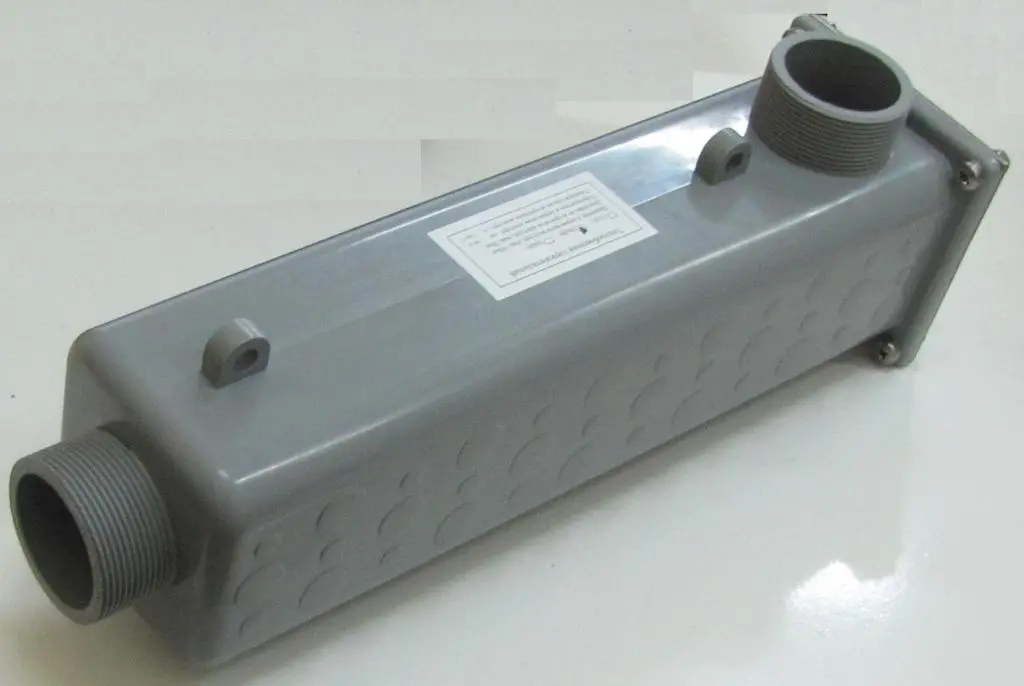

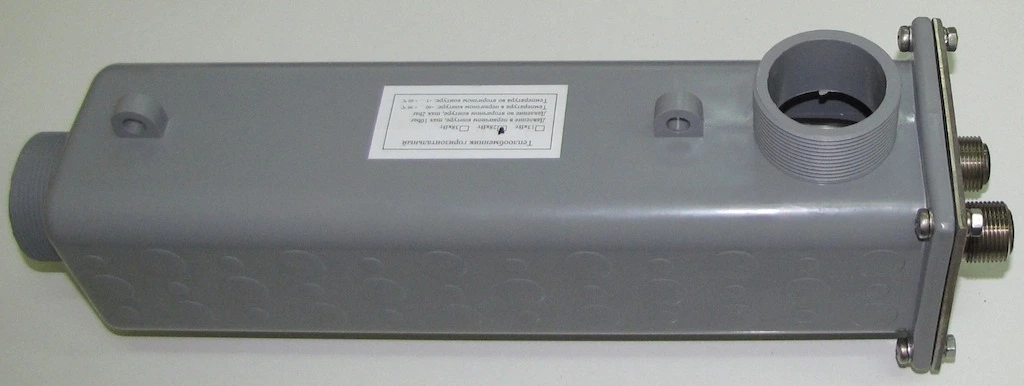

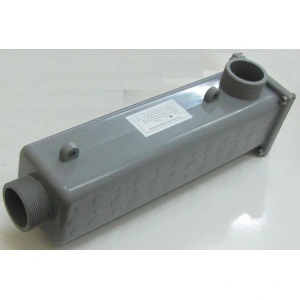

Теплообменник имеет пластиковый корпус, изготовленный из термостойкого пищевого ABS-пластика, и контур теплоносителя, изготовленный из нержавеющей стали AISI-316.
Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
---|---|---|---|---|---|---|---|
139610 | Т13-316 | ![]() |
Теплообменник Баском Т13.316, для бассейнов до 26 м. куб., 13 кВт | 15 200 | |||
139611 | Т28-316 | ![]() |
Теплообменник Баском Т28.316, для бассейнов до 56 м. куб., 28 кВт | 16 301 |
Технические характеристики
Параметры | Модель Т13.316 | Модель Т28.316 |
---|---|---|
Номинальная мощность теплообмена, кВт | 13 | 28 |
Площадь поверхности теплообмена, м² | 0,061 | 0,111 |
Температура воды во вторичном контуре, ºС | +5...+45 | |
Температура воды в первичном контуре, ºС | +60...+90 | |
Максимальное давление в первичном контуре, бар | 10 | |
Максимальное давление во вторичном контуре, бар | 3 | |
Номинальный расход в первичном контуре, м3/час | 1,6 | |
Номинальный расход во вторичном контуре, м3/час | 15 | 18 |
Диаметр подсоединяемого трубопровода, не менее, мм | 50 | |
Резьбовое подсоединение, дюйм | 2 | |
Вес, кг | 2,2 | 2,6 |

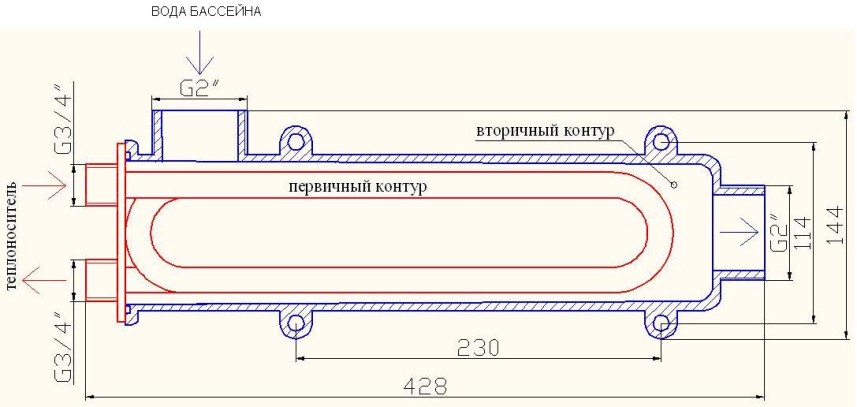

Габаритные размеры

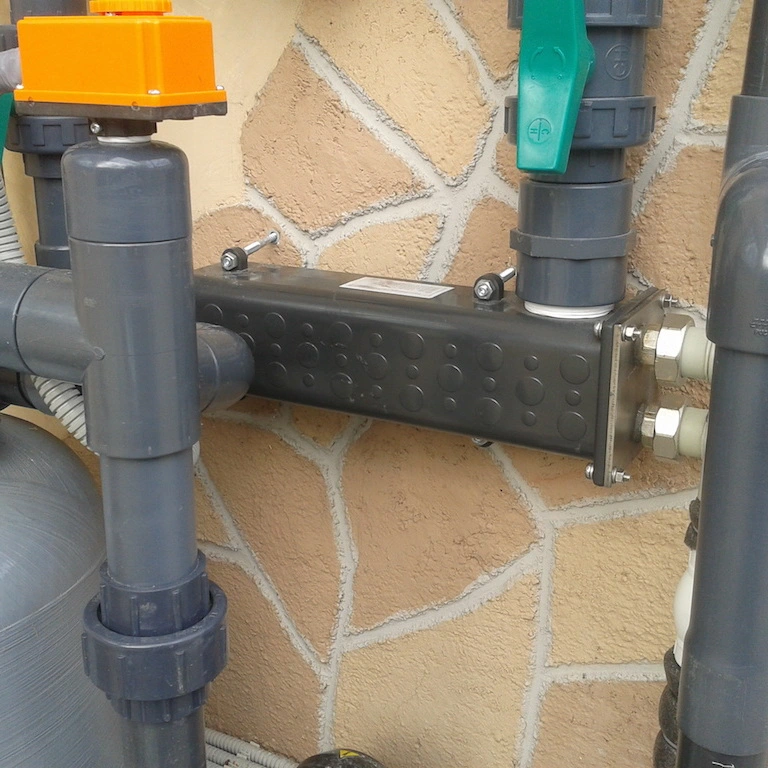

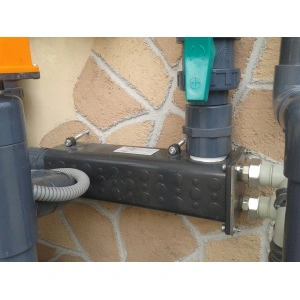

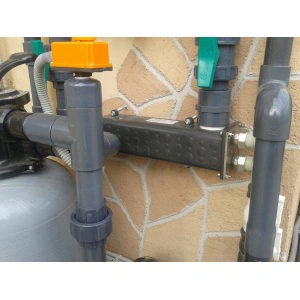

Монтаж теплообменника

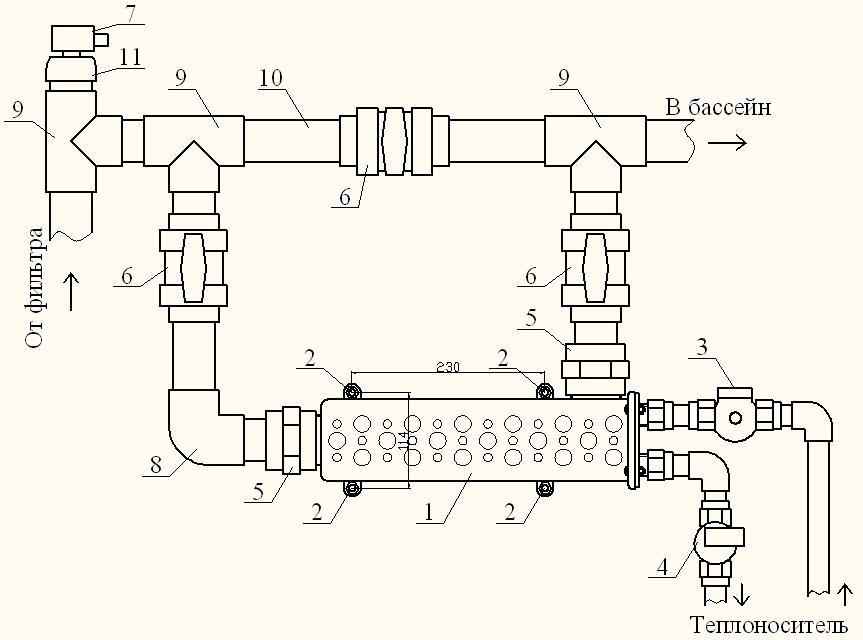

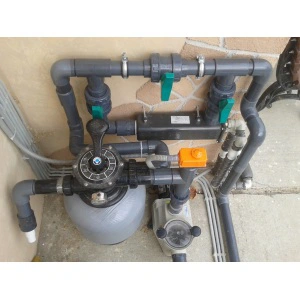

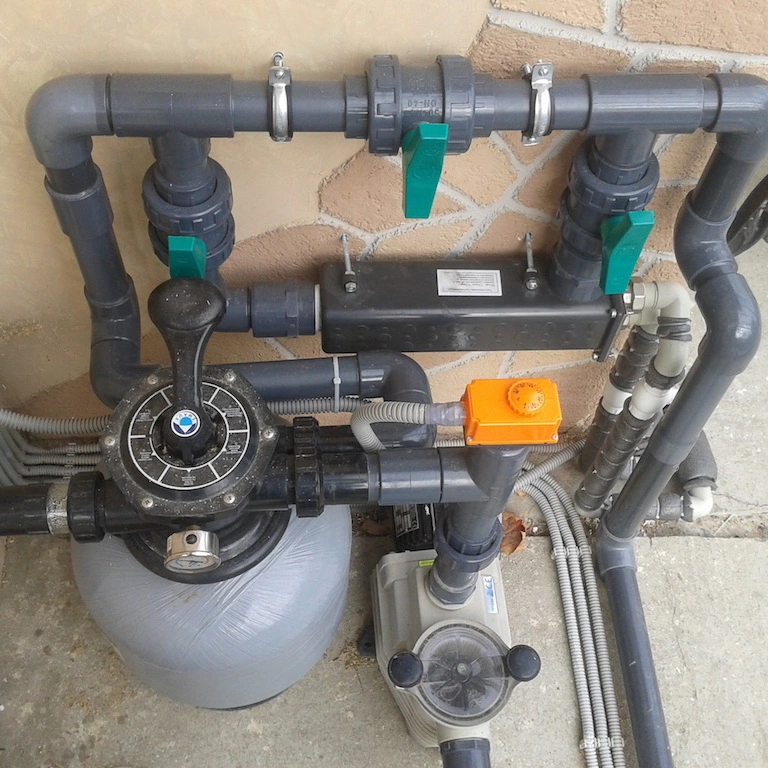

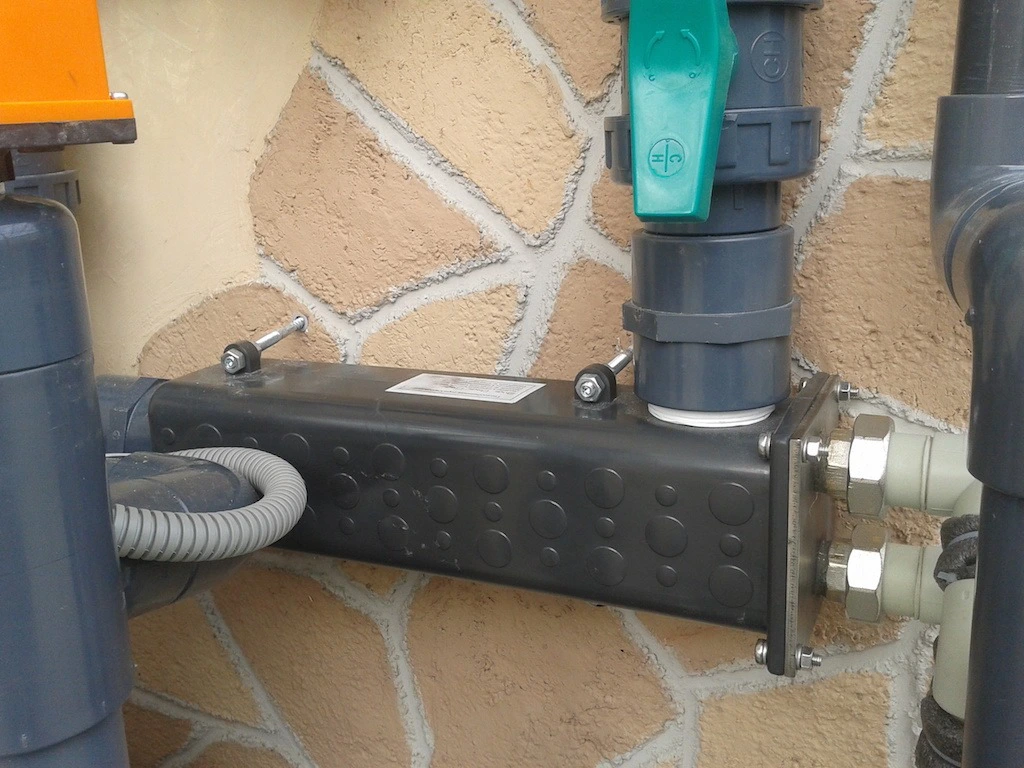

Монтируют теплообменник с пластиковым корпусом на стену рядом с оборудованием бассейна с помощью комплекта крепления шпилька-дюбель-гайка поз.2 (поставляется в комплекте с изделием). Обвязывается по вторичному контуру напорными клеевыми трубами ПВХ по нижеуказанной схеме.
Поз. | Наименование |
---|---|
1 | Теплообменник |
2 | Комплект крепления теплообменника (шпилька, дюбель, шайба, гайка) |
3 | Циркуляционный насос 1‛ «Grundfos» UPS-25/40 180 |
4 | Электропривод шаровый, 1 дюйм, 220В |
5 | Муфта с внутр. резьбой д. 63/50-2 дюйма |
6 | Кран шаровый разъемный д. 50 |
7 | Термостат |
8 | Угольник 90 гр.д. 50 |
9 | Тройник 90 гр. д. 50 |
10 | Труба клеевое ПВХ д. 50 |
11 | Заглушка к термостату с внутр. резьбой д.50 |
