Пульт ДУ с сенсорным экраном для Naveka Node

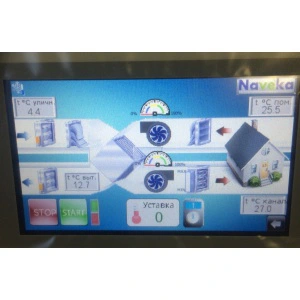

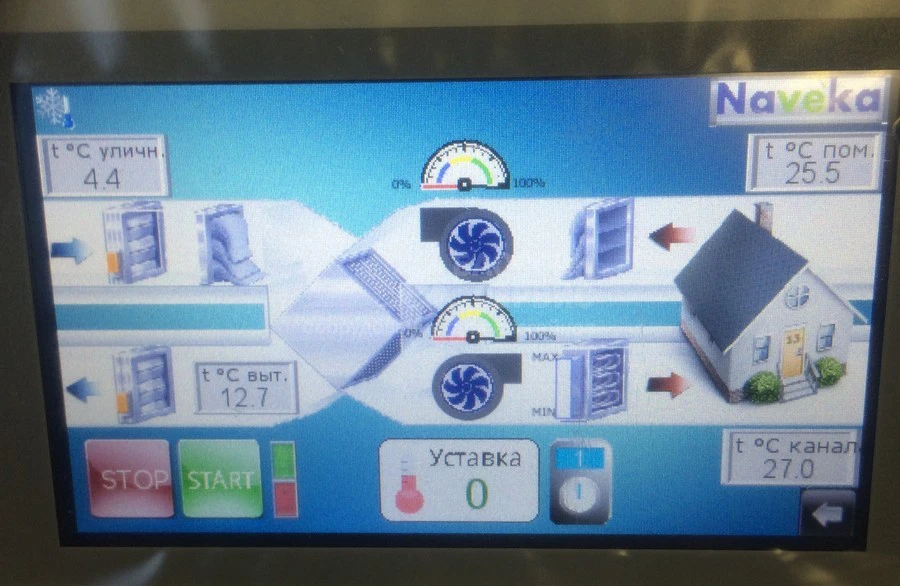

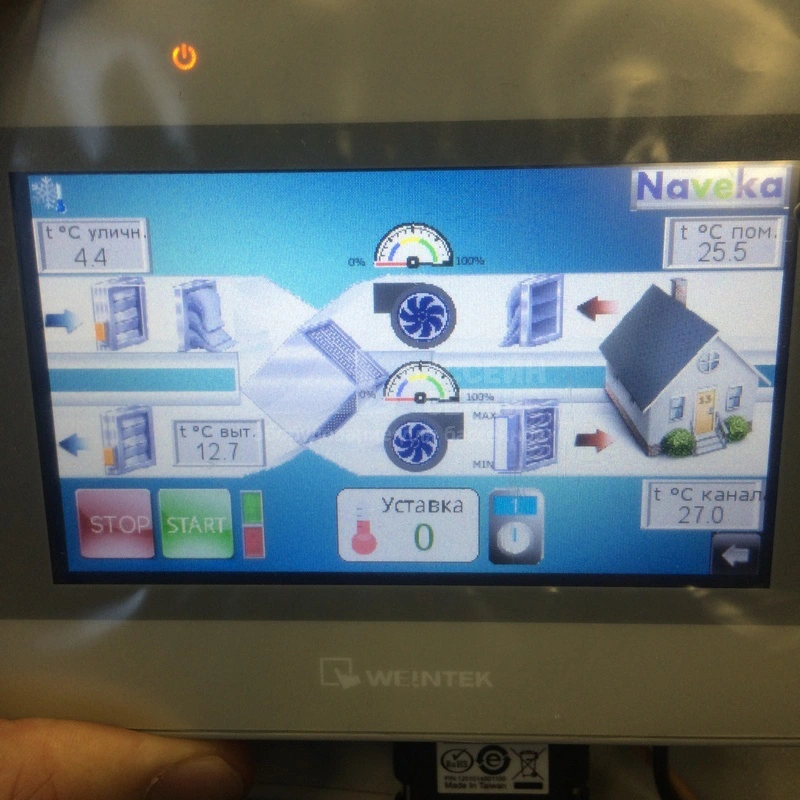

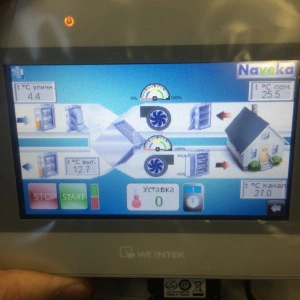

Сенсорный пульт дистанционного управления применяется совместно со щитами автоматики Naveka. Панель отображает в графическом виде функциональную схему вентиляционной системы, ​основные параметры устройств и показания датчиков.

Пульт позволяет управлять вентиляционной системой (вкл/выкл, ​изменение производительности устройств и т.д.), ​изменять уставки (заданную температуру, ​время года и т.д.). Панель предоставляет хорошую информативность и полный эксплуатационный контроль, ​и управление вентиляционной системой. При этом обладает современным дизайном и небольшими размерами.

КодАртикулИнфо / фотоСкладЦена, рубКупить
117558nn-rc43Пульт ДУ с сенсорным экраном (4,3" TFT LCD) для Naveka Node
код 117558
38 900подробнее

Технические характеристики

  • Габаритные размеры (ШхВхГ): 128х102х38.25 мм
  • Размер монтажного отверстия (ШхВ): 119х93 мм
  • Сенсорный экран
  • Размер экрана 4,3” цветной, ​с возможностью использования графических изображений с разрешением 480х272 пикселей
  • Питание: 24 В постоянного тока;
  • Панель обеспечивает степень защиты IP65, ​то есть ей не страшна пыль, ​влажность, ​ее можно мыть влажной тряпкой. Перед ЖКИ дисплеем панели находится прочное стекло, ​поэтому повредить панель рукой практически невозможно. Экран можно разбить только металлическим предметом, ​довольно сильно ударив по стеклу
  • Каждая панель имеет несколько портов RS232, RS485. К порту RS485 вы можете подключить несколько устройств. К порту RS232 только одно устройство. Также вы можете, ​например, ​подключить одно устройство к порту RS232, ​5 устройств к порту RS485 2W и 10 устройств к другому порту RS485 4W. Таким образом, ​с одной панели вы сможете управлять 16ю устройствами
  • Удаленность (по Ethernet не ограничено, ​RS-485 2w/4w рекомендуется до 100 метров). Используя специальный сетевой коммутатор, ​по Ethernet  к панели можно подключить до 255 устройств

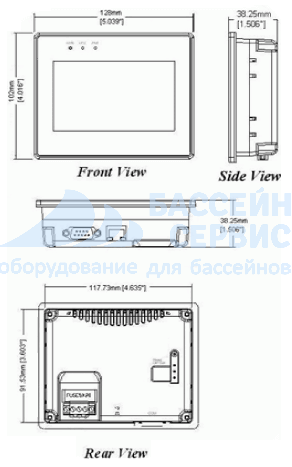

Конструкция

Установка

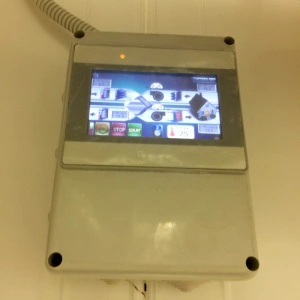

Панель управления можно встраивать в дверцу шкафа управления или в стену. Она может устанавливаться как в техническом помещении где находится вент установка так и в бытовом например, ​в прихожей дома.  Рабочая температура 0~+50°С, ​влажность 10-90%, ​без конденсации.

Подключение

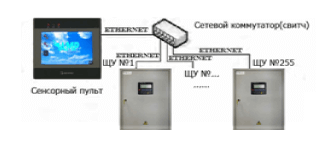

Для подключения панели достаточно просто подвести питание от щита управления  =24В и кабель, ​по которому обмениваются данными панель и контроллер. Щиты управления должны быть укомплектованы сетевыми модулями Ethernet для связи с пультом управления (опция к контроллеру). Для соединения нескольких щитов с пультом д/у необходимо использовать сетевой свитч (приобретается отдельно).
