Преимущества
- насосы с префильтром серии Star разработаны для эксплуатации в системах фильтрации и рециркуляции воды в бассейнах;
- все элементы гидравлической части насоса выполнены из высокопрочных материалов, что позволяет эксплуатировать насос в жёстких условиях;
- фильтр грубой очистки (префильтр) позволяет предотвратить попадание в насос и в систему фильтрации крупных посторонних предметов;
- префильтр является съёмным, что упрощает обслуживание насоса;
- широкая линейка насосов позволяет подобрать наиболее оптимальную модель для удовлетворения требований потребителя;
- электродвигатели насосов обладают высокой энергоэффективностью, надежностью, совместимы с любыми устройствами управления, способны работать под управлением частотного преобразователя.
Технические характеристики
Характеристики |
Star 30 65/50 |
Star 40 65/50 |
Star 55 65/50 |
Star 75 80/65 |
Star 100 80/65 |
Star 100 100/80 |
Star 125 80/65 |
Star 125 100/80 |
Star 150 80/65 |
Star 200 100/80 |
Star 250 100/80 |
Производительность, м3/час |
17–54 |
25–61 |
30–94 |
31–109 |
31–109 |
66–158 |
31–109 |
70–177 |
70–181 |
Напор, м |
37,6–8 |
Потребляемая мощность, P1, кВт |
2,2 |
4 |
5,5 |
7,5 |
9,2 |
7,5 |
15 |
18,5 |
Максимальное рабочее давление, бар |
10 |
Характеристики электродвигателей |
Тип двигателя |
асинхронный |
Режим работы электродвигателя |
S1 |
Скорость вращения вала, об./мин |
2900 |
Степень пылевлагозащищенности |
IP55 |
Класс изоляции |
F |
Эксплуатационные ограничения |
Температура перекачиваемой жидкости,°C |
4–60 |
Максимальное количество запусков в час |
30 (но не более, чем 1 запуск в течение 2 минут) |
Гидравлические характеристики
Модель |
Напор, м |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
3~ 400 В |
Star 30 65/50 |
Подача, м3/ч |
52,3 |
47,5 |
41,5 |
34 |
22,4 |
|
|
|
|
|
|
|
|
|
|
Star 40 65/50 |
62 |
56,7 |
51,6 |
45,5 |
38,7 |
30,7 |
20,1 |
|
|
|
|
|
|
|
|
Star 55 65/50 |
|
|
65,7 |
60,2 |
54,2 |
48,2 |
41,4 |
33,5 |
|
|
|
|
|
|
|
Star 75 80/65 |
94,6 |
88,3 |
81,1 |
72,5 |
62 |
47,9 |
|
|
|
|
|
|
|
|
|
Star 100 80/65 |
109,9 |
105 |
99,6 |
93,7 |
86,9 |
78,9 |
69,3 |
56,6 |
37,5 |
|
|
|
|
|
|
Star 125 80/65 |
|
|
108,8 |
103,1 |
97,1 |
90,8 |
83,9 |
76,7 |
68,5 |
59,2 |
48,7 |
36,5 |
|
|
|
Star 125 100/80 |
163,6 |
152,6 |
142,3 |
131,3 |
120,2 |
108,5 |
96,2 |
82,2 |
64,9 |
|
|
|
|
|
|
Star 150 80/65 |
|
|
|
|
|
|
|
105,4 |
98,7 |
91,6 |
83,9 |
75,6 |
65,7 |
54,7 |
41,1 |
Star 200 100/80 |
185,1 |
174,8 |
164,8 |
155 |
145,3 |
135,7 |
125,8 |
115,5 |
104,8 |
93,4 |
80,1 |
|
|
|
|
Star 250 100/80 |
|
|
190,3 |
181,4 |
172,6 |
163,6 |
154,4 |
144,9 |
134,8 |
124,4 |
113,2 |
101,2 |
87,2 |
71,3 |
|

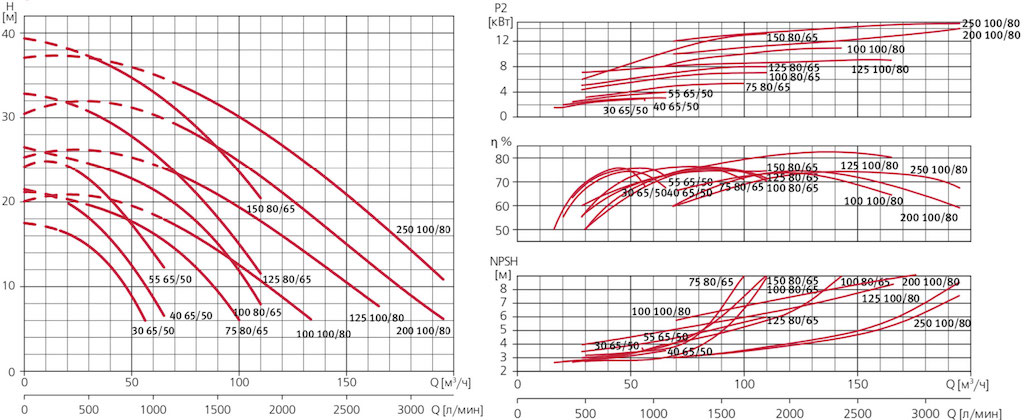

Диапазон характеристик
.jpg)
Электрические характеристики
Модель |
Мощность двигателя P2 |
Ток, A |
Мощность Р1, кВт |
кВт |
HP |
3~ 400 В |
Star 30 65/50 |
2,2 |
3 |
4,8 |
2,2 |
Star 40 65/50 |
3 |
4 |
6,2 |
3 |
Star 55 65/50 |
4 |
5,5 |
8,5 |
4 |
Star 75 80/65 |
5,5 |
7,5 |
10,8 |
5,5 |
Star 100 80/65 |
7,5 |
10 |
14 |
7,4 |
Star 125 80/65 |
9,2 |
12,5 |
16,5 |
8,4 |
Star 125 100/80 |
9,2 |
12,5 |
18,3 |
9 |
Star 150 80/65 |
11 |
15 |
21,5 |
10,9 |
Star 200 100/80 |
15 |
20 |
26 |
14,9 |
Star 250 100/80 |
18,5 |
25 |
31,5 |
16,4 |
Конструктивное исполнение
- центробежный горизонтальный одноступенчатый электронасос с префильтром;
- тип рабочего колеса: закрытое;
- тип уплотнения: механическое (торцевое);
- охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя);
- тип присоединения к:
- всасывающему патрубку: фланцевое;
- напорному патрубку: фланцевое.

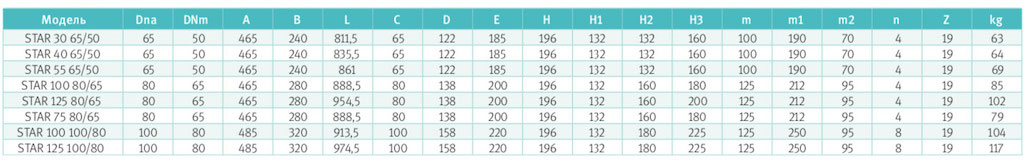

Габаритные размеры

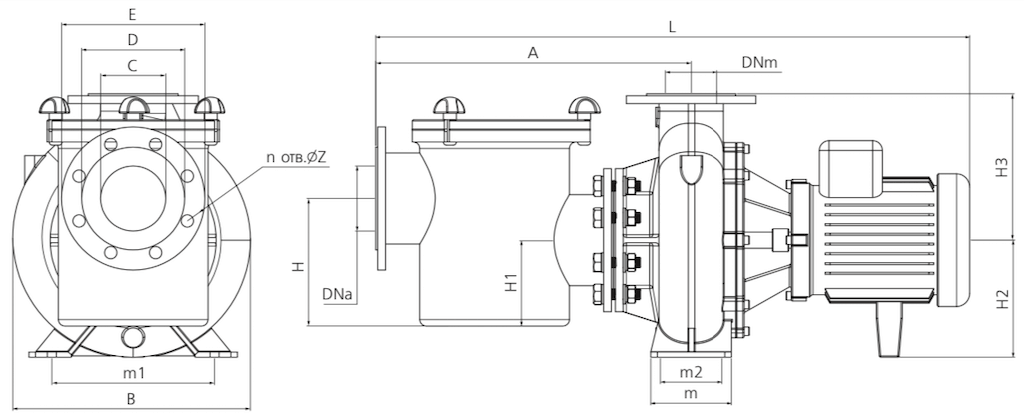

Espa Star мощностью до 9,2 кВт
.png)
.jpg)

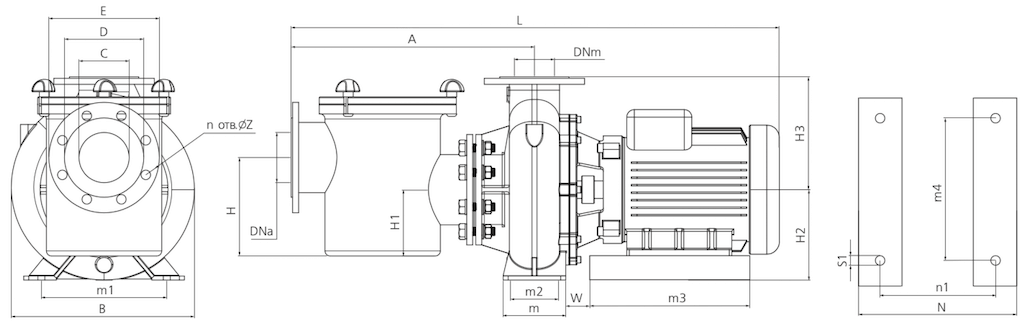

Espa Star мощностью от 11 кВт
.png)
.jpg)
Материалы изготовления
Конструктивный элемент (деталь) |
Материал |
Корпус насоса |
чугун* |
Всасывающий патрубок |
Напорный патрубок |
Рабочее колесо |
Вал насоса |
нержавеющая сталь AISI-316 |
Механическое уплотнение (неподвижная часть / подвижная часть) |
оксид алюминия / крбид кремния |
Посадочное место механического уплотнения |
чугун |
Материалы уплотнений гидравлической части |
эластомеры NBR/EPDM |
Корпус электродвигателя |
алюминий |
Корпус префильтра |
чугун |
Крепежные элементы (гайки, шайбы и болты) |
оцинкованная сталь |
* По запросу могут поставляться насосы, изготовленные из нержавеющей стали AISI-316 и «морской» бронзы G-CuSn10
