Блоки комплексного управления систем бассейна OSF Pool Master

Микропроцессорные блоки автоматики OSF Pool-Master предназначены для программного управления насосом фильтровальной установки, ​а также синхронизации режимов работы фильтра с системой нагрева, ​автоматикой переливной ёмкости и дозирующей системой.

Технические характеристики

Артикул Наименование Модель Макс. нагрузка, ​кВт Размеры, ​мм
Насос Нагрев Доп. выход
1008235 Pool-Master 230 300.288.2110 1,0 0,4   220х220х100
1008234 Pool-Master 400 300.288.2130 3,0 0,4 0,4 220х220х100
1008236 Pool-Master 230-Digital 310.008.2248 1,0 0,4 0,4 220х220х100

Функции блоков управления

Модель Pool-
Master
230
Pool-
Master
400
Pool-
Master 230
Digital
Pool-
Master 230
Solar
Тип таймера аналог аналог цифр
Управление дозирующей системой
Бесступенчатая электронная защита насоса по току 8 А с индикатором сбоя и разблокировкой
Вход теплового реле мотора
Вход теплового реле нагревателя
Защита от холостого хода *
Защита от замерзания воды
Интеграция с системой солнечного нагрева
Интеграция с блоком управления обратной промывкой Eurotronic 10
Интеграция с блоком управления переливной ёмкостью NR-12-TRS-2
Интеграция с вентилями Besgo
Разъем сервис-терминала
Подключение двух насосов

* Примечание: Защита от холостого хода возможна при подключении блока автодолива NR-12-TRS-2 (не входит в комплект поставки)

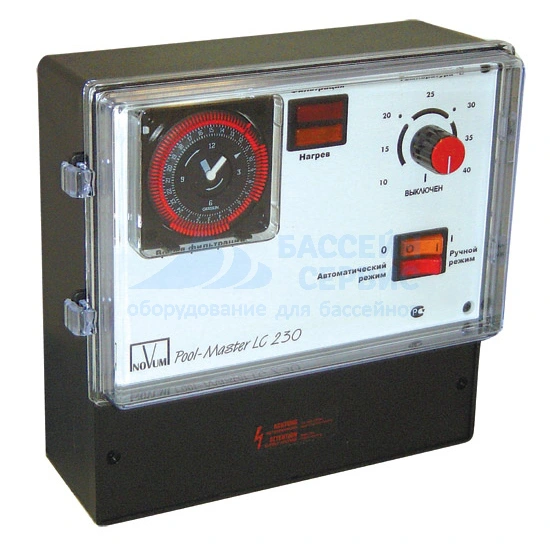

Блок управления OSF Pool-Master 230

  • Блок управления фильтрацией и нагревом
  • Электронный регулятор температуры
  • Контрольные индикаторы работы фильтра и нагрева воды
  • Ручное управление нагревом и фильтрацией
  • Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте

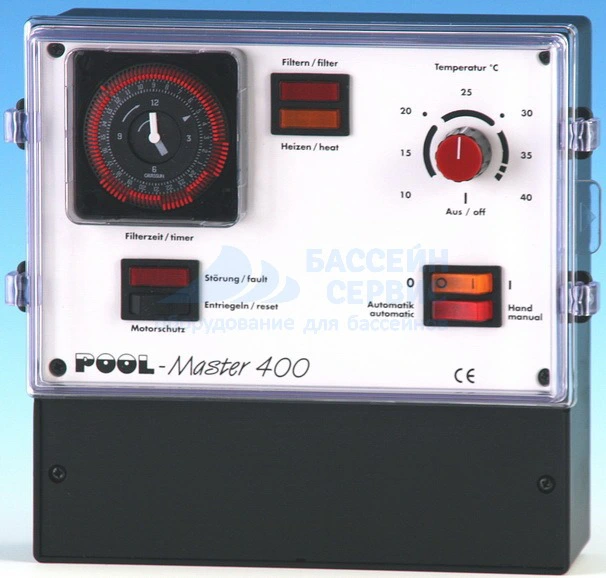

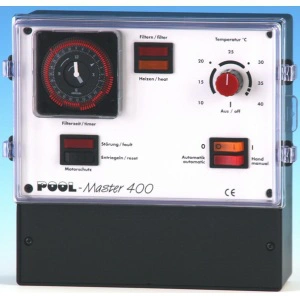

Блок управления OSF Pool-Master 400

  • Блок управления фильтрацией и нагревом
  • Возможно использовать 220 Вольт при однофазном насосе
  • Ручное управление нагревом и фильтрацией
  • Контрольные индикаторы работы фильтра и нагрева воды.
  • Датчик температуры Ø 10 мм с кабелем длиной 1,5 м в комплекте

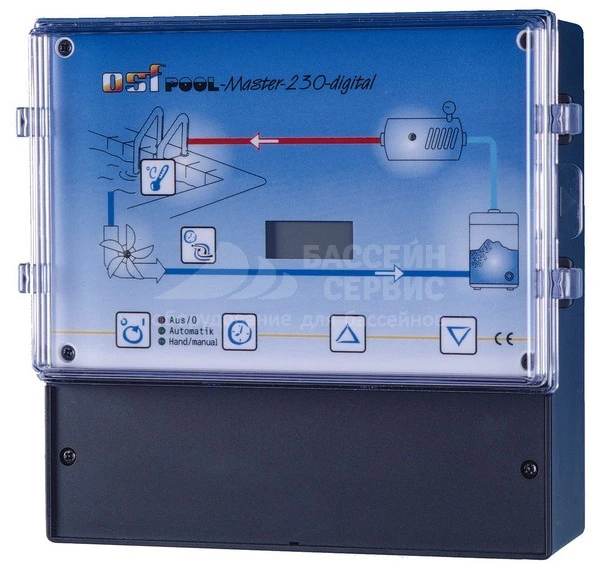

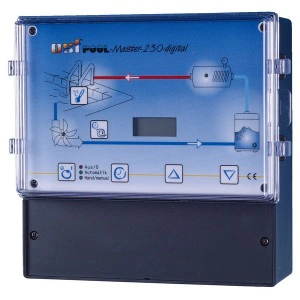

Блок управления OSF Pool-Master 230-digital

  • Блок управления фильтрацией и нагревом
  • Наглядная схема управления бассейном и ЖК дисплей на лицевой панели
  • Электронный регулятор температуры
  • Контрольные индикаторы работы фильтра и нагрева воды.
  • Датчик температуры Ø 10 мм с кабелем длиной 1,5 м в комплекте
